G & T Series Silicone Vacuum Suction Cups
Modelos de copas de succión de silicona de la serie G y T con espuma negra.
- Modelos de la serie G: G35, G45, G55, G65, G75 y G85
- Modelos de la serie T: T20, T25, T30, T40, T50, T60, T70 y T80
- Cada modelo incluye un dibujo dimensional correspondiente
Seleccione el modelo exacto y confirme las dimensiones mostradas en su imagen antes de realizar el pedido.

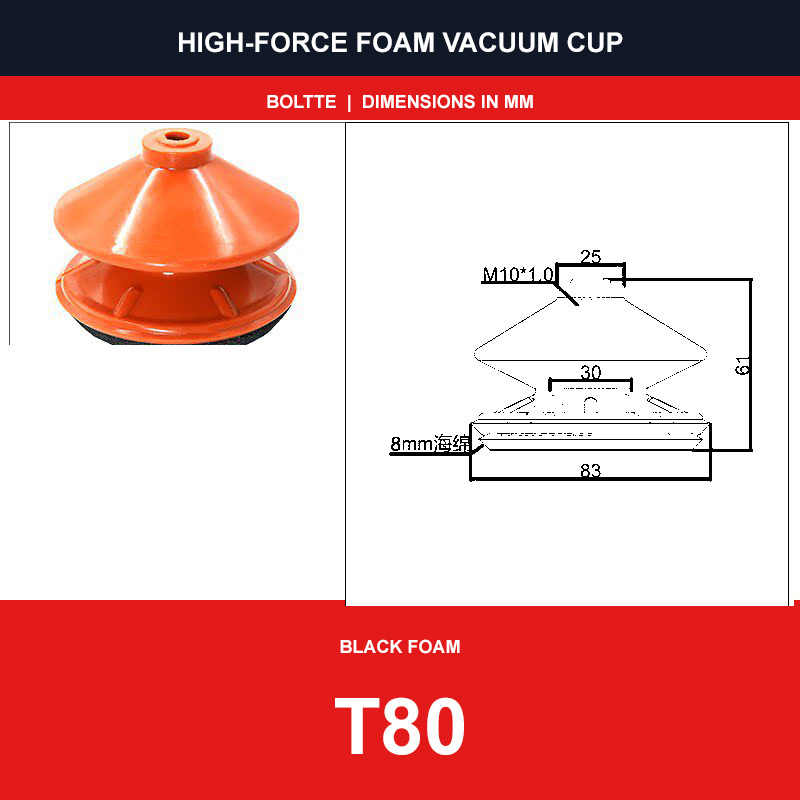

Ejemplos de dibujo: compare el modelo, no solo el número
Los números de modelo G y T no son un sustituto de las dimensiones en el dibujo seleccionado. Los cuatro ejemplos a continuación muestran el ancho total inferior y la altura total marcados en las imágenes del modelo actual; no son diámetros de sellado efectivos ni calificaciones de fuerza de sujeción.
| Modelo | Ancho inferior mostrado | Altura total mostrada | Rosca mostrada |
|---|---|---|---|
| G35 | 39 mm | 29 mm | M10 × 1.0 |
| G45 | 48 mm | 28.5 mm | M10 × 1.0 |
| T20 | 23 mm | 35.5 mm | M10 × 1.0 |
| T80 | 83 mm | 61 mm | M10 × 1.0 |
Estos son cuatro ejemplos de dibujo, no una tabla de especificaciones para los 14 modelos. Confirme el dibujo completo seleccionado, el área de contacto disponible, el espacio de montaje y el vacío real durante el ciclo de manejo. La altura total no es compresión utilizable ni recorrido del resorte.
Para piezas de trabajo rugosas o porosas, compare las selecciones en la colección de grippers de vacío de espuma y copas de succión. La guía de fuerza de sujeción de la copa de vacíoexplica el área sellada efectiva y los cálculos de carga; no sustituya el ancho exterior por el área efectiva ni confíe en un cálculo de superficie sellada donde la fuga impida el vacío requerido.
Aplicaciones y Piezas de Trabajo Adecuadas
G & T Series Silicone Vacuum Suction Cups | Espuma Negra: Las almohadillas de contacto de espuma se adaptan a piezas de trabajo texturizadas, ligeramente desiguales o ligeramente porosas que son difíciles de sellar con un labio de goma liso.
Aplicaciones recomendadas
- Cartón, cartones, material de hoja recubierto o no recubierto, plástico texturizado, paneles de madera, compuestos y otras partes planas o ligeramente desiguales.
- Grippers de robots, paletización, desapaletización, transferencia de paneles, recogida y colocación y sistemas de manejo de materiales generales.
- Piezas de trabajo con pequeñas brechas, textura de superficie o variación de altura donde la espuma puede cubrir caminos de fuga menores.
Notas sobre el modelo y la selección
- Las series G y T utilizan diferentes geometrías y rangos de tamaño. No sustituya solo por diámetro; coincida el dibujo técnico y las dimensiones de montaje.
- Seleccione el diámetro de la copa y la huella de espuma de acuerdo con el área de contacto disponible y la fuerza de sujeción requerida.
- El perfil del cuerpo y la altura total varían según el modelo. Coincida el dibujo seleccionado con el espacio de instalación disponible y la interfaz de montaje; confirme la compresión utilizable o la compensación de altura por separado.
- La espuma se desgasta durante el servicio y debe inspeccionarse regularmente. El material muy poroso puede requerir una fuente de vacío de mayor flujo o múltiples copas.
Modelo / configuración / SKU
| Modelo / configuración | SKU |
|---|---|
| G35 | BOLTTE-HFF-G35 |
| G45 | BOLTTE-HFF-G45 |
| G55 | BOLTTE-HFF-G55 |
| G65 | BOLTTE-HFF-G65 |
| G75 | BOLTTE-HFF-G75 |
| G85 | BOLTTE-HFF-G85 |
| T20 | BOLTTE-HFF-T20 |
| T25 | BOLTTE-HFF-T25 |
| T30 | BOLTTE-HFF-T30 |
| T40 | BOLTTE-HFF-T40 |
| T50 | BOLTTE-HFF-T50 |
| T60 | BOLTTE-HFF-T60 |
| T70 | BOLTTE-HFF-T70 |
| T80 | BOLTTE-HFF-T80 |
