BOLTTE Z2 Z3 Z11 conjuntos de bloqueo sin llave - 12-200 mm de diámetro
Los conjuntos de bloqueo sin llave BOLTTE Z2, Z3 y Z11 proporcionan conexiones mecánicas de eje a cubo. Seleccione la serie y el modelo exactos por diámetro, diámetro exterior, ancho, material y especificación de tornillo.
Selección de modelo
- Los modelos Z2 y Z3 utilizan el formato serie-diámetro x diámetro exterior x ancho.
- Los modelos Z11 utilizan el formato serie-diámetro x diámetro exterior.
- Tamaños de diámetro: de 12 mm a 200 mm, dependiendo de la serie y el modelo.
- Los modelos estándar utilizan acero 45; algunos modelos Z2 seleccionados están disponibles en acero inoxidable 304.

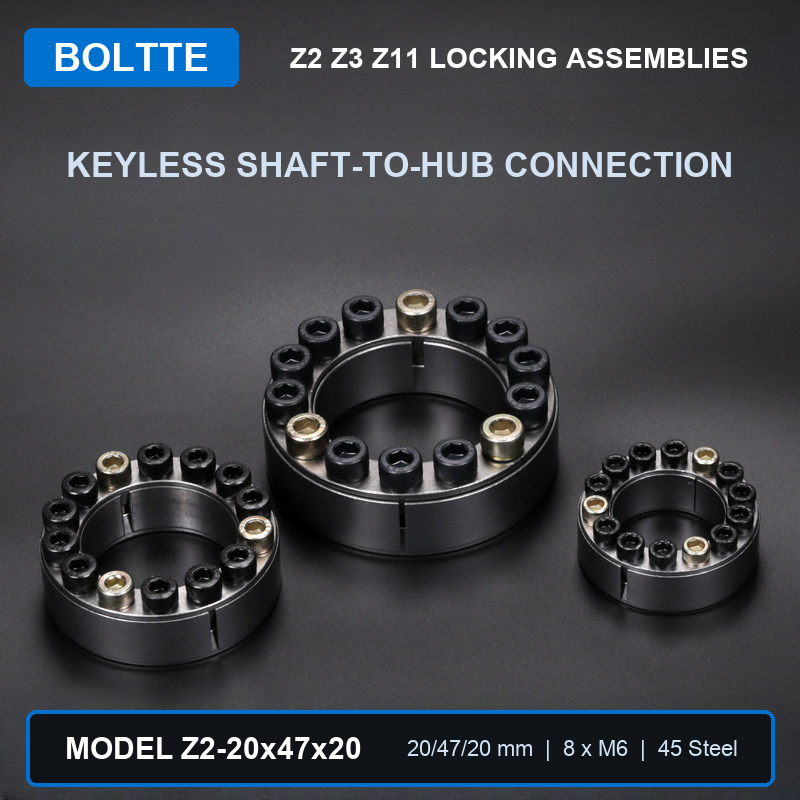

- La cantidad de tornillos y la rosca métrica se muestran en la imagen del modelo seleccionado cuando se proporciona.
Notas de pedido
- Ajuste el diámetro al eje y el diámetro exterior a la interfaz del cubo.
- Confirme el espacio axial, el material y la especificación del tornillo para el modelo seleccionado.
- Verifique las tolerancias del eje y del cubo, la condición de la superficie, la carga, la alineación, el par de instalación y el entorno de operación antes de usar.
Todas las dimensiones se muestran en milímetros. Confirme cada dimensión de acoplamiento y requisito de fijación antes de la instalación.
Detalles del producto y referencia técnica
Modelo / configuración / SKU
| Modelo / configuración | SKU |
|---|---|
| Z2-18x47x20 | 4381685764862 |
| Z2-19x47x20 | 4447236875851 |
| Z2-20x47x20 | 4447236875852 |
| Z2-22x47x20 | 4447236875853 |
| Z2-24x50x20 | 4447236875854 |
| Z2-25x50x20 | 4447236875855 |
| Z2-28x55x20 | 4447236875856 |
| Z2-30x55x20 | 4447236875857 |
| Z2-32x60x20 | 4447236875858 |
| Z2-35x60x20 | 4447236875859 |
| Z2-38x63x20 | 4447236875873 |
| Z2-38x65x20 | 4381685764854 |
| Z2-40x65x20 | 4447236875861 |
| Z2-42x72x24 | 5308947423640 |
| Z2-42x75x24 | 4447236875862 |
| Z2-45x75x24 | 4447236875864 |
| Z2-48x80x24 | 4447236875865 |
| Z2-50x80x24 | 4447236875866 |
| Z2-55x85x24 | 4447236875867 |
| Z2-60x90x24 | 4447236875868 |
| Z2-65x95x24 | 4447236875869 |
| Z2-70x110x28 | 4447236875870 |
| Z2-75x115x28 | 4447236875871 |
| Z2-80x120x28 | 4447236875872 |
| Z2-85x125x28 | 4381685764850 |
| Z2-90x130x28 | 4887010089276 |
| Z2-95x135x28 | 4887010089279 |
| Z2-100x145x33 | 4381685764852 |
| Z2-105x150x33 | 5675219459069 |
| Z2-110x155x33 | 4887010089280 |
| Z2-120x165x33 | 4887010089277 |
| Z2-125x170x33 | 5675219459070 |
| Z2-130x180x38 | 4887010089275 |
| Z2-140x190x38 | 4887010089278 |
| Z2-150x200x38 | 5275234202967 |
| Z2-160x210x38 | 5291717056131 |
| Z2-170x225x44 | 5675219459071 |
| Z2-180x235x44 | 5291717056132 |
| Z2-200x260x52 | 5291717056133 |
| Z2-20x47-SS304 | 5278804051102 |
| Z2-25x50-SS304 | 5278804051103 |
| Z2-30x55-SS304 | 5278804051104 |
| Z2-35x60-SS304 | 5278804051105 |
| Z2-40x65-SS304 | 5278804051106 |
| Z2-50x80-SS304 | 5278804051107 |
| Z2-55x85-SS304 | 5278804051108 |
| Z3-18x47x31 | 5055344582093 |
| Z3-19x47x31 | 4447236875850 |
| Z3-20x47x31 | 4381685764860 |
| Z3-22x47x31 | 4381685764857 |
| Z3-24x50x31 | 5055344582101 |
| Z3-25x50x31 | 4381685764853 |
| Z3-28x55x31 | 5055344582092 |
| Z3-30x55x31 | 4381685764855 |
| Z3-32x60x31 | 5055344582103 |
| Z3-35x60x31 | 4381685764851 |
| Z3-38x65x31 | 5055344582102 |
| Z3-40x65x31 | 4381685764861 |
| Z3-42x75x38 | 5055344582104 |
| Z3-45x75x38 | 5055344582090 |
| Z3-48x80x38 | 5055344582094 |
| Z3-50x80x38 | 4381685764859 |
| Z3-55x85x38 | 5055344582095 |
| Z3-60x90x38 | 4381685764856 |
| Z3-65x95x38 | 5055344582091 |
| Z3-70x110x50 | 4381685764858 |
| Z3-75x115x50 | 5055344582099 |
| Z3-80x120x50 | 4557756726724 |
| Z3-85x125x50 | 5055344582100 |
| Z3-90x130x50 | 5055344582097 |
| Z3-95x135x50 | 5055344582096 |
| Z3-100x145x58 | 5055344582098 |
| Z3-105x150x58 | 5679442399125 |
| Z3-110x155x58 | 5679442399128 |
| Z3-120x165x58 | 5679442399131 |
| Z3-125x170x58 | 5679442399130 |
| Z3-130x180x58 | 5679442399126 |
| Z3-140x190x58 | 5679442399129 |
| Z3-150x200x65 | 5679442399127 |
| Z11-12x18 | 4557756726736 |
| Z11-14x23 | 4557756726725 |
| Z11-15x24 | 4557756726733 |
| Z11-16x24 | 4557756726723 |
| Z11-17x26 | 4557756726728 |
| Z11-18x26 | 4557756726730 |
| Z11-19x27 | 4557756726732 |
| Z11-20x28 | 4557756726737 |
| Z11-22x32 | 4557756726738 |
| Z11-24x34 | 4557756726735 |
| Z11-25x34 | 4557756726734 |
| Z11-28x39 | 4557756726726 |
