Conectores de inserción para mamparo KQ2E / KQ2LE
Conectores neumáticos de mamparo para el enrutamiento de tubos de PU o PA a través de paneles. Elija configuraciones rectas, en ángulo, de reducción o con rosca hembra. Seleccione el modelo exacto a continuación; las opciones se venden por separado, no como un conjunto mezclado.
Presupuesto
- Diámetros exteriores del tubo: 4, 6, 8, 10, 12 y 16 mm, dependiendo del modelo.
- Material: latón y plástico.
- Presión de funcionamiento indicada por el proveedor: de 0 a 1,0 MPa.
- Rango de temperatura indicado por el proveedor: -20 a 60 grados C.
- Tubos compatibles: PU / PA.
- Origen: China.
Guía de modelos y conexiones
Los tamaños de los tubos se refieren al diámetro exterior. Las roscas de montaje aseguran el accesorio a un panel; son diferentes de las roscas del puerto neumático hembra. PT no es NPT. Coincide con el estándar de rosca, el paso, el tamaño del tubo y el espacio de instalación antes de realizar el pedido. Una especificación de fuente en blanco se muestra como No especificado y no debe inferirse de otro modelo.
| Modelo | Estilo | Diámetro exterior del tubo (mm) | Otra conexión | Rosca de montaje |
|---|---|---|---|---|
| KQ2E04-00 | Derecho | 4 | tubo de 4 mm | M12 x 1.0 |
| KQ2E06-00 | Derecho | 6 | tubo de 6 mm | M14 x 1.0 |
| KQ2E08-00 | Derecho | 8 | tubo de 8 mm | M16 x 1.0 |
| KQ2E10-00 | Derecho | 10 | tubo de 10 mm | M20 x 1.0 |
| KQ2LE12-00 | Codo | 12 | tubo de 12 mm | M22 x 1.0 |
| KQ2E16-00 | Derecho | 16 | tubo de 16 mm | No especificado |
| KQ2E04-06 | Reducción recta | 4 | tubo de 6 mm | No especificado |
| KQ2LE04-00 | Codo | 4 | tubo de 4 mm | M12 x 1.0 |
| KQ2LE06-00 | Codo | 6 | tubo de 6 mm | M14 x 1.0 |
| KQ2LE08-00 | Codo | 8 | tubo de 8 mm | M16 x 1.0 |

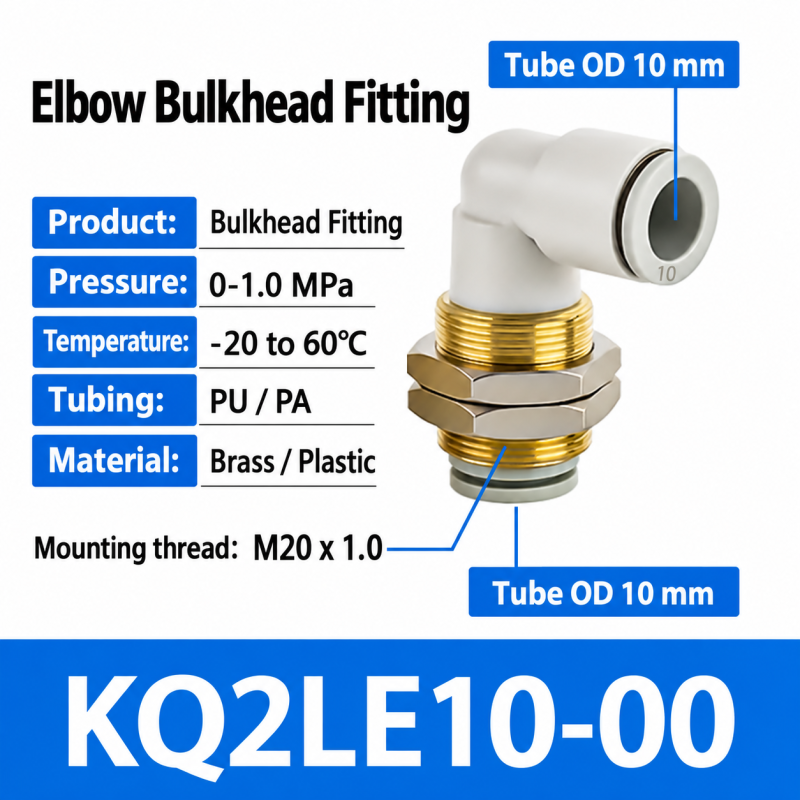

| KQ2LE10-00 | Codo | 10 | tubo de 10 mm | M20 x 1.0 |
| KQ2E12-00 | Derecho | 12 | tubo de 12 mm | M22 x 1.0 |
| KQ2LE16-00 | Codo | 16 | tubo de 16 mm | M28 x 1.5 |
| KQ2LE06-04 | Reducción del codo | 6 | tubo de 4 mm | No especificado |
| KQ2LE08-06 | Reducción del codo | 8 | tubo de 6 mm | No especificado |
| KQ2E04-M5 | Hilo hembra | 4 | Hembra M5 x 0.8 | No especificado |
| KQ2E06-M5 | Hilo hembra | 6 | Hembra M5 x 0.8 | No especificado |
| KQ2E04-01 | Hilo hembra | 4 | PT femenina 1/8 | M12 x 1.0 |
| KQ2E04-02 | Hilo hembra | 4 | PT femenina 1/4 | M12 x 1.0 |
| KQ2E06-01 | Hilo hembra | 6 | PT femenina 1/8 | M14 x 1.0 |
| KQ2E06-02 | Hilo hembra | 6 | PT femenina 1/4 | M14 x 1.0 |
| KQ2E06-03 | Hilo hembra | 6 | Fisioterapeuta femenina 3/8 | M14 x 1.0 |
| KQ2E08-01 | Hilo hembra | 8 | PT femenina 1/8 | M16 x 1.0 |
| KQ2E08-02 | Hilo hembra | 8 | PT femenina 1/4 | M16 x 1.0 |
| KQ2E08-03 | Hilo hembra | 8 | Fisioterapeuta femenina 3/8 | M16 x 1.0 |
| KQ2E10-02 | Hilo hembra | 10 | PT femenina 1/4 | M20 x 1.0 |
| KQ2E10-03 | Hilo hembra | 10 | Fisioterapeuta femenina 3/8 | M20 x 1.0 |
| KQ2E12-02 | Hilo hembra | 12 | PT femenina 1/4 | M22 x 1.0 |
| KQ2E12-03 | Hilo hembra | 12 | Fisioterapeuta femenina 3/8 | M22 x 1.0 |
| KQ2E12-04 | Hilo hembra | 12 | PT femenina 1/2 | M22 x 1.0 |
| KQ2E16-03 | Hilo hembra | 16 | Fisioterapeuta femenina 3/8 | M28 x 1.5 |
| KQ2E16-04 | Hilo hembra | 16 | PT femenina 1/2 | M28 x 1.5 |
Referencia del puerto femenino
Las imágenes de origen dan dimensiones de identificación aproximadas de 9.5 mm para PT 1/8, 13.5 mm para PT 1/4, 16.5 mm para PT 3/8 y 20 mm para PT 1/2. Estas referencias aproximadas no son tolerancias de fabricación ni sustitutos para verificar el estándar de rosca. Los puertos hembra M5 son M5 x 0.8.
Instalación
Verifique la compatibilidad y monte de forma segura el accesorio antes de usarlo. Aísle y despresurice el sistema neumático antes de instalar o quitar la tubería. Seleccione un modelo para ver la imagen de especificación en inglés correspondiente.
