Válvulas de control de flujo neumático de la serie AS y controladores de velocidad

$1.80 USD $1.35 USD 25% OFF
El envío se calcula al finalizar la compra.
Válvulas de control de flujo neumático de la serie AS y controladores de velocidad
Modelo
Cantidad

AS Series Válvulas de Control de Flujo Neumático

Válvulas de control de flujo ajustables y controladores de velocidad para equipos neumáticos. Seleccione el código de modelo exacto que coincida con la conexión, el tamaño del tubo y la configuración de control de flujo requeridos por su sistema.

Configuraciones

  • Estilos de codo de entrada y salida.
  • Controladores de flujo de tubo a tubo en línea.
  • Modelos de bloqueo y especiales seleccionados.

Selección de Modelo

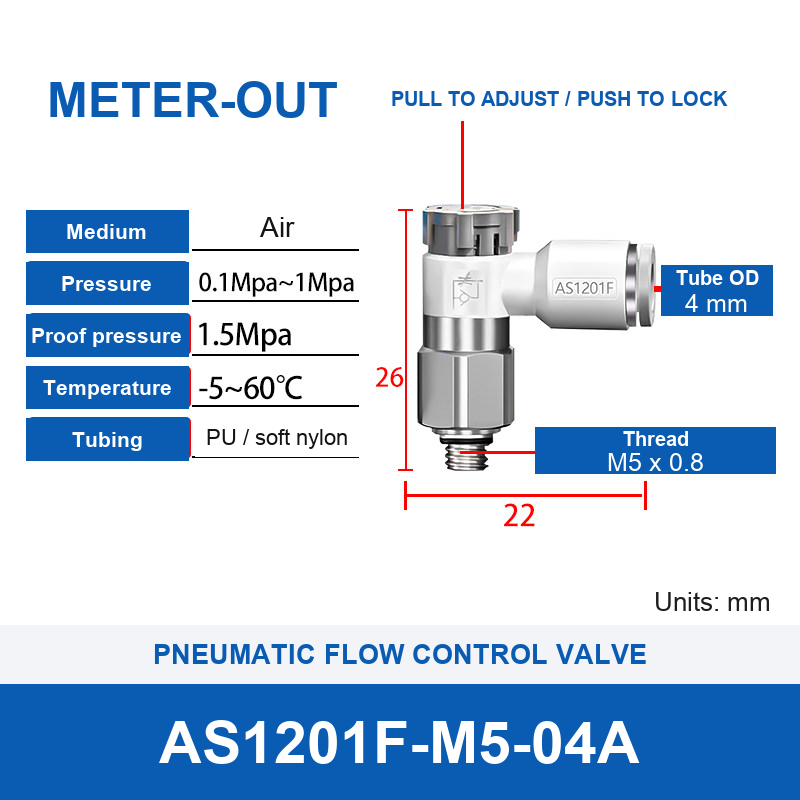

Las imágenes específicas del modelo muestran las dimensiones disponibles y los detalles de conexión. Las dimensiones están en milímetros. Para los modelos mostrados con una etiqueta solo de texto, confirme la conexión requerida y las dimensiones de instalación antes de realizar el pedido.

Utilice el selector de modelo para ver la imagen del producto correspondiente. Verifique la dirección del flujo, la compatibilidad de los tubos, la presión y la temperatura de funcionamiento antes de la instalación. Las calificaciones varían según el modelo; consulte la imagen seleccionada.

Serie AS: Guía de Producto y Selección

Válvulas de control de flujo neumático AS1201F y AS1211F
Ejemplos de estilo de codo AS1201F y AS1211F. La apariencia del producto y los detalles de conexión varían según el modelo seleccionado.

Control de Flujo de Salida y Entrada

Direcciones de flujo de salida y entrada
Izquierda: configuración de salida. Derecha: configuración de entrada. Las flechas identifican los caminos de flujo ilustrados.

Para el tipo de salida ilustrado, la perilla ajusta el flujo de escape. El flujo inverso no se restringe por ese ajuste. Haga coincidir la dirección de control de flujo con el circuito neumático.

Símbolo de salida a la izquierda y símbolo de entrada a la derecha
Símbolos de circuito: salida a la izquierda, entrada a la derecha. Los símbolos en relieve en los productos son marcas funcionales de dirección de flujo.

Guía de Código de Modelo

Ejemplo: AS1201F-01-06SA

  • El código de tamaño del cuerpo y la designación de estilo de codo identifican la construcción.
  • Código de control: 0 = salida; 1 = entrada.
  • Códigos de rosca mostrados en la guía de selección: M3, M5, 01 = PT 1/8, 02 = PT 1/4, 03 = PT 3/8, 04 = PT 1/2.
  • Códigos de diámetro exterior del tubo: 04 = 4 mm, 06 = 6 mm, 08 = 8 mm, 10 = 10 mm, 12 = 12 mm, 16 = 16 mm.
  • S denota sellador de rosca en el código de modelo ilustrado; A denota el diseño de bloqueo por presión.

Este ejemplo explica la familia de codos ilustrada, no todos los modelos especiales o en línea ofrecidos en esta página. Seleccione solo el modelo exacto necesario.

Sellado de Rosca

Ejemplos de anillo de sellado M5 y sellador de rosca PT
Izquierda: rosca M5 con anillo de sellado. Derecha: rosca PT con sellador preaplicado. La construcción de sellado varía según la conexión.

Ajuste de Bloqueo por Presión

Levante y gire para ajustar; presione hacia abajo para bloquear
Izquierda: levante la perilla para desbloquear, luego gire para ajustar el flujo. Derecha: presione hacia abajo para bloquear la configuración.

Especificaciones de Funcionamiento para la Serie de Codos Ilustrada

  • Medio de trabajo: aire.
  • Presión de funcionamiento: 0.1–1 MPa.
  • Presión de prueba: 1.5 MPa.
  • Temperatura ambiente y del fluido: −5 a 60 °C, sin congelación.
  • Materiales de los tubos listados en la fuente: nylon, nylon suave, poliuretano y FEP. Confirme la compatibilidad para el modelo seleccionado y las condiciones de funcionamiento.

Dibujo de Referencia y Tablas de Dimensiones

Aviso de estándar de rosca: La fuente etiqueta el siguiente dibujo y tablas como material de referencia de rosca NPT, mientras que la guía de selección anterior enumera conexiones PT. NPT y PT no deben tratarse como intercambiables. Estas tablas de referencia no son especificaciones confirmadas para cada variante de venta; verifique el modelo seleccionado y la rosca antes de realizar el pedido.

Dibujo dimensional de referencia tipo codo, fuente de rosca NPT
Dibujo de referencia original retenido. Las dimensiones están en milímetros. H = ancho del hexágono entre caras; d = diámetro exterior del tubo. Toque la imagen para abrir el dibujo a tamaño completo.
Tabla de referencia NPT: modelo, d, T, H, D1 y D3
Dimensiones de referencia: d, T, H, D1 y D3. En móvil, desplácese horizontalmente por la tabla o toque para ver a tamaño completo.
Tabla de referencia NPT: L1, L2, L3 y L4
Longitudes de referencia: L1, L2, L3 y L4 en estados desbloqueado y bloqueado.
Tabla de referencia NPT: A, M y peso en gramos
Altura de referencia A, desplazamiento M y peso en gramos. Los valores numéricos originales y los valores entre paréntesis se mantienen.

El cuadrado en los códigos de modelo de la tabla es un comodín de la fuente, no un dígito faltante que se deba adivinar. La fuente proporcionada hace referencia a las Notas 1 y 2, pero no incluye sus explicaciones; no se asume ninguna interpretación de esas notas o valores entre paréntesis. Confirme las dimensiones críticas antes de la instalación.
